W jaki sposób jeden z warsztatów mechanicznych zmniejszył liczbę odrzutów gwintowanych o 60% — po przejściu na gwintowniki z prostymi rowkami DIN do operacji z otworami nieprzelotowymi?

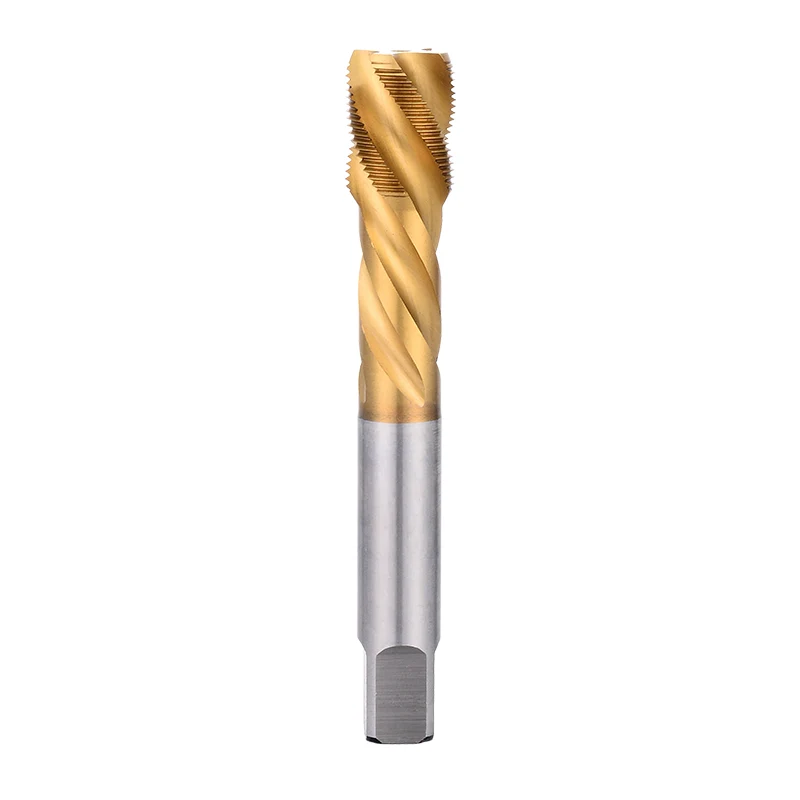

Problem z wątkami rzadko zaczyna się od samego wątku. WilsonaGwintowniki proste DINpodkreślić, jak geometria gwintownika, głębokość otworu, kontrola wiórów i spójność procesu mogą określić, czy operacja ślepego otworu mieści się w granicach tolerancji, czy też staje się źródłem powtarzających się odrzutów.

W zapracowanym warsztacie mechanicznym gwintowanie może wyglądać jak jedna z prostszych operacji w harmonogramie produkcji. Wywierć otwór, przyłóż kran, wyjmij go, sprawdź gwint i kontynuuj. Jednak gwintowanie otworów nieprzelotowych może stać się zaskakująco trudne, gdy narzędzie skrawające musi pracować na ograniczonej przestrzeni, a wióry nie mają dokąd uciekać.

Ilustruje to scenariusz z hali produkcyjnej, obejmujący 60% redukcję liczby odrzutów związanych z gwintowaniem. Poprawa nie wynikała po prostu ze zwiększenia prędkości skrawania lub zastosowania większej ilości chłodziwa. Główną zmianą był wybór gwintownika DIN z prostym rowkiem, który lepiej odpowiadał wymaganiom pracy w otworach nieprzelotowych.

Doświadczenie odzwierciedla szerszy problem obejmujący komponenty samochodowe, formy, sprzęt elektroniczny, sprzęt nowej energii i ogólną obróbkę precyzyjną: jakość gwintu często zależy od interakcji między konstrukcją narzędzia a rzeczywistymi warunkami obróbki.

Dlaczego ślepe otwory powodują więcej problemów z gwintowaniem

Otwory ślepe zasadniczo różnią się od otworów przelotowych.

W przypadku otworu przelotowego wióry powstające podczas gwintowania mają potencjalną drogę wyjścia z przedmiotu obrabianego. Ślepa dziura nie zapewnia takiej samej wolności. W zależności od geometrii otworu i metody gwintowania, wióry mogą gromadzić się w pobliżu dna, zwiększając opór skrawania i sprawiając, że końcowy gwint jest bardziej podatny na uszkodzenia.

Może pojawić się kilka objawów:

Problem może stać się bardziej oczywisty podczas obróbki stali nierdzewnej lub innych materiałów generujących trudne wióry.

Z tego powodu narzędzie, które dobrze sprawdza się w obróbce otworów przelotowych, może nie być automatycznie najlepszym wyborem w przypadku obróbki otworów nieprzelotowych.

Geometria narzędzia ma większe znaczenie niż się wydaje

Geometria gwintownika wpływa na to, jak krawędzie skrawające wchodzą w materiał, ile materiału jest usuwane na każdym etapie i jak zachowuje się narzędzie, gdy zbliża się do dna otworu.

Konfiguracja z prostym rowkiem jest szczególnie istotna, gdy proces obróbki wymaga kontrolowanego skrawania i dokładnego formowania gwintu. Jednakże przy wyborze narzędzia nadal należy brać pod uwagę głębokość otworu, materiał, sztywność obrabiarki, warunki podawania chłodziwa, prędkość gwintowania i wymagany standard gwintu.

Celem nie jest wybór kranu na podstawie samej jego nazwy. Ma to na celu dopasowanie konstrukcji kranu do rzeczywistego zadania.

Co się zmieniło w scenariuszu redukcji odrzuceń o 60%?

W tym przykładzie warsztat mechaniczny doświadczał powtarzających się odrzutów podczas gwintowania otworów nieprzelotowych. Zapisy kontroli wykazały, że awarie nie skupiały się wokół jednego problemu. Zamiast tego pojawiło się razem kilka mniejszych problemów.

Poprzedni proces opierał się na konfiguracji gwintowania ogólnego przeznaczenia. Operatorzy czasami dostosowywali prędkość i smarowanie, gdy zmieniała się jakość gwintu, ale te regulacje dawały niespójne wyniki.

Poprawa nastąpiła po tym, jak sklep dokonał przeglądu procesu pod czterema kątami:

1. Dotknij geometrii
2. Standard gwintu
3. Przygotowanie otworu
4. Warunki skrawania

Po przejściu na gwintownik DIN z prostym rowkiem do odpowiednich operacji w otworach nieprzelotowych i ujednoliceniu otaczającego procesu, zgłoszony współczynnik odrzuceń w scenariuszu spadł o około 60%.

Liczby tej nie należy interpretować jako uniwersalnej gwarancji wykonania. Rzeczywiste wyniki zależą w dużym stopniu od materiału, stanu maszyny, geometrii otworu, parametrów gwintowania i metod kontroli. To, co pokazuje ten przykład, jest bardziej praktyczne: prawidłowe dotknięcie może wyeliminować kilka źródeł zmienności jednocześnie.

Skąd zwykle pochodzą odrzucenia wątków

Za awarie gwintowania często zrzuca się winę na gwintownik, ponieważ wada staje się widoczna już po gwintowaniu. Ale kran to tylko jedna część procesu.

Ta lista kontrolna wyjaśnia, dlaczego zwykła wymiana zużytego kranu może nie rozwiązać powtarzającego się problemu.

Jeśli na przykład otwór prowadzący jest za mały, nowy gwintownik nadal będzie poddawany nadmiernym obciążeniom skrawającym. Jeśli otwór jest zbyt płytki, nawet prawidłowo dobrany kran może napotkać siły opadające.

Dlaczego normy DIN mogą uprościć wybór narzędzia

Operacje gwintowania stają się łatwiejsze do kontrolowania, gdy specyfikacja gwintu jest jasno zdefiniowana.

Normy DIN zapewniają znane ramy odniesienia dla wielu zastosowań w obróbce przemysłowej. W przypadku prac precyzyjnych ze znormalizowanymi gwintami metrycznymi istotne jest zachowanie prawidłowego stosunku wymiarowego pomiędzy gwintownikiem a przewidzianym gwintem.

A Gwintownik prosty DIN można zatem uważać nie tylko za narzędzie skrawające, ale także za część znormalizowanego systemu obróbki.

Dla zespołów produkcyjnych to rozróżnienie ma znaczenie. Wybór narzędzia staje się mniej zależny od prób i błędów, gdy specyfikacja gwintu, materiał, geometria otworu i konstrukcja gwintownika są oceniane razem.

Znaczenie otworu pilotującego

Jednym z najczęściej pomijanych czynników podczas gwintowania jest otwór, zanim kran go dotknie.

Nieco mniejszy otwór prowadzący może znacznie zwiększyć ilość materiału, który musi usunąć kran. Zwiększa to moment obrotowy i może przyspieszyć zużycie. Zbyt duży otwór może zmniejszyć zaangażowanie gwintu i pogorszyć jakość gotowego gwintu.

Dlatego prawidłową średnicę wiercenia należy określić na podstawie specyfikacji gwintu, materiału, wymaganego procentu gwintu i wymagań procesu.

Inaczej mówiąc, jakość gwintowania zaczyna się od jakości wiercenia.

Materiał zmienia równanie

Gwint nie zachowuje się tak samo w przypadku każdego materiału.

Stal, stal nierdzewna, stopy aluminium i materiały hartowane lub trudne w obróbce powodują różne warunki skrawania. Na przykład stal nierdzewna może generować znaczny opór i może twardnieć, jeśli proces cięcia jest niestabilny.

Aluminium może stanowić inne wyzwanie, ponieważ ważne może być tworzenie się wiórów i przyczepność.

W tym miejscu cenne staje się doświadczenie w planowaniu procesów. Zamiast pytać, czy dany kran jest ogólnie „dobry”, bardziej użytecznym pytaniem jest to, czy jego geometria i właściwości materiałowe są odpowiednie dla konkretnej operacji.

Wilson ma ponad dwudziestoletnie doświadczenie w rozwoju precyzyjnych narzędzi i koncentruje się na gwintownikach i powiązanych zastosowaniach narzędzi pomiarowych. Jej asortyment produktów obejmuje gwintowniki maszynowe, gwintowniki z rowkiem spiralnym, gwintowniki walcowane, gwintowniki ręczne i gwintowniki DIN, obejmujące różne podejścia do produkcji gwintów.

Proste flety w porównaniu z innymi konstrukcjami kranów

Istnieją różne geometrie gwintowników, ponieważ warunki obróbki nie są identyczne.

Gwintowniki ze spiralnymi rowkami są często brane pod uwagę tam, gdzie głównym problemem jest odprowadzanie wiórów z otworów nieprzelotowych. Konstrukcje z prostymi rowkami mogą zapewniać różne właściwości skrawania i mogą być odpowiednie dla określonych materiałów, warunków pracy maszyny i wymagań produkcyjnych.

Gwintowniki walcowane to zupełnie inna kategoria, ponieważ tworzą gwinty poprzez przemieszczanie materiału, a nie konwencjonalne cięcie.

Dlatego wybór powinien opierać się na działaniu, a nie na ogólnym założeniu, że jeden projekt jest zawsze lepszy.

W przypadku zastosowań z otworami nieprzelotowymi inżynierowie mogą potrzebować sprawdzić:

Proces ten może zapobiec powszechnemu błędowi: najpierw wybrać narzędzie, a dopiero później dopasować proces obróbki do niego.

Co naprawdę mówi nam 60% redukcja

Najciekawszą częścią tej sprawy nie jest sam procent. To właśnie sugeruje redukcja w odniesieniu do kontroli procesu.

Zmniejszenie liczby odrzutów o 60% oznacza, że ​​wiele poprzednich awarii było prawdopodobnie związanych z kontrolowanymi zmiennymi, a nie z przypadkowymi defektami.

Po ujednoliceniu operacji zespół mógł rozpocząć oddzielanie różnych przyczyn:

Problemy związane z narzędziem można zidentyfikować na podstawie zużycia i zachowania podczas skrawania.

Przed gwintowaniem można wykryć problemy z przygotowaniem otworu.

Problemy związane z maszyną można ocenić poprzez wyrównanie i synchronizację.

Problemy związane z inspekcjami można rozwiązać, stosując spójne mierniki i procedury pomiarowe.

Takie podejście zmienia gwintowanie z zadania polegającego na „obserwowaniu i dopasowywaniu” w powtarzalny proces produkcyjny.

Kontrola nadal ma ostatnie słowo

Nawet jeśli proces gwintowania wydaje się stabilny, kontrola gwintu pozostaje ważna.

W zależności od zastosowania kontrola może obejmować sprawdziany do gwintów, pomiar wymiarów, badanie wizualne lub bardziej szczegółową weryfikację procesu.

Gwint wytwarzający wizualnie czyste gwinty niekoniecznie wytwarza gwint zgodny ze specyfikacją.

Jest to szczególnie ważne w przypadku komponentów stosowanych w układach samochodowych, konstrukcjach lotniczych, formach, sprzęcie elektronicznym i maszynach wykorzystujących nową energię, gdzie wydajność gwintu może mieć wpływ na dokładność montażu i długoterminową niezawodność.

W profilu firmy Wilson zauważono, że seria jej produktów została poddana testom przez organizacje, w tym Krajowe Centrum Nadzoru i Kontroli Jakości Narzędzi, Instytut Testowania Narzędzi w Chengdu oraz Krajowy Komitet Techniczny ds. Standaryzacji Narzędzi. Takie doświadczenie w testowaniu jest istotne, ponieważ precyzyjne gwintowanie zależy nie tylko od wizualnej jakości narzędzia; znaczenie ma także spójność wymiarowa i weryfikacja procesu.

Praktyczna lista kontrolna przed wymianą kranu

Przed wymianą narzędzia do gwintowania z powodu powtarzających się odrzutów zespoły produkcyjne mogą sprawdzić następującą sekwencję:

Najpierw sprawdź specyfikację gwintu. Sprawdź typ gwintu, skok, tolerancję i wymaganą głębokość.

Po drugie, sprawdź otwór prowadzący. Sprawdź średnicę, okrągłość, głębokość i stan powierzchni.

Po trzecie, sprawdź maszynę. Sprawdź wyrównanie, synchronizację gwintowania, sztywność i stan wrzeciona.

Po czwarte, sprawdź warunki skrawania. Prędkość, smarowanie, dostarczanie chłodziwa i parametry cyklu mogą mieć wpływ na jakość gwintu.

Po piąte, sprawdź kran. Poszukaj zużycia, wyszczerbionych krawędzi tnących, deformacji lub nagromadzonego materiału.

Na koniec porównaj wyniki kontroli w kilku cyklach produkcyjnych. Jeden udany komponent nie dowodzi, że proces jest stabilny. Spójność pomiędzy partiami zapewnia znacznie mocniejsze dowody.

Dlaczego wybór narzędzia staje się decyzją procesową

Nowoczesna obróbka skrawaniem coraz częściej traktuje narzędzia skrawające jako część całego procesu produkcyjnego, a nie izolowane materiały eksploatacyjne.

Ta zmiana jest szczególnie ważna, ponieważ projekty komponentów stają się bardziej zwarte, a otwory gwintowane stają się głębsze, mniejsze lub mają węższe tolerancje.

Narzędzie, które zmniejsza zmienność, może mieć większy efekt praktyczny niż narzędzie, które po prostu działa z większą prędkością skrawania.

W przypadku otworów nieprzelotowych właściwa geometria może mieć wpływ na moment obrotowy, zachowanie wiórów, stan powierzchni gwintu, trwałość narzędzia i wyniki kontroli. Jednak korzyści te pojawiają się dopiero wtedy, gdy reszta procesu jest odpowiednio kontrolowana.

Dlatego też zmniejszenie liczby odrzuceń o 60% w scenariuszu opartym na konkretnym przypadku stanowi użyteczną lekcję, a nie uniwersalny punkt odniesienia. Największa poprawa nastąpiła po potraktowaniu operacji gwintowania jako kompletnego systemu: prawidłowego przygotowania otworu, odpowiedniej geometrii gwintownika, kontrolowanych parametrów obróbki i konsekwentnej kontroli.

Szersza lekcja precyzyjnego gwintowania

Problemy z gwintowaniem rzadko mają jedną przyczynę. Uszkodzony gwint może być końcowym objawem zbyt małego otworu prowadzącego, złego ustawienia, nadmiernego obciążenia skrawającego, nieodpowiedniej geometrii narzędzia, niewystarczającego smarowania lub zużycia narzędzia.

Dlatego zmiana narzędzi bez zbadania procesu może przynieść rozczarowujące rezultaty.

W przypadku operacji w otworach nieprzelotowych,Gwintowniki proste DINmogą być skuteczną opcją, jeśli ich geometria, specyfikacja gwintu i warunki obróbki są odpowiednio dopasowane. Kluczem nie jest po prostu wybranie innego kranu, ale zrozumienie, dlaczego istniejący proces generuje zmiany.

Ponieważ obróbka precyzyjna w dalszym ciągu znajduje zastosowanie w motoryzacji, lotnictwie, formach, elektronice i nowych źródłach energii, to podejście oparte na procesach będzie prawdopodobnie zyskiwać na znaczeniu. Lepsza jakość gwintu często zaczyna się przed rozpoczęciem cyklu gwintowania.

Wniosek jest prosty: niższy współczynnik odrzutów wynika z kontrolowania całego procesu gwintowania, a nie z polegania na samym narzędziu. Od dawna skupiając się na precyzyjnych gwintownikach i narzędziach pomiarowych, firma Wilson oferuje portfolio produktów obejmujące gwintowniki DIN z prostym rowkiem, a także gwintowniki maszynowe, gwintowniki ze spiralnymi rowkami, gwintowniki walcowane i gwintowniki ręczne, odzwierciedlające różne wymagania stawiane nowoczesnym operacjom nacinania gwintów.
